滑动微动开关如何检测电动汽车制动器位置变化？

随着电动汽车电子控制系统的发展，制动系统不仅要执行机械制动，还要向控制系统提供准确的状态信息。例如，确认制动机构是否已移动至指定位置或处于释放状态，就需要位置感测元件。

滑动微动开关在电动汽车中起到机械状态检测的作用。当制动机构发生位移时，开关的执行器触发内部触点，将机械位置变化转换为控制系统可以识别的开/关电信号。本文详细介绍了制动机构中开关的工作原理，以便更好地理解其作用。

什么是滑动微动开关？

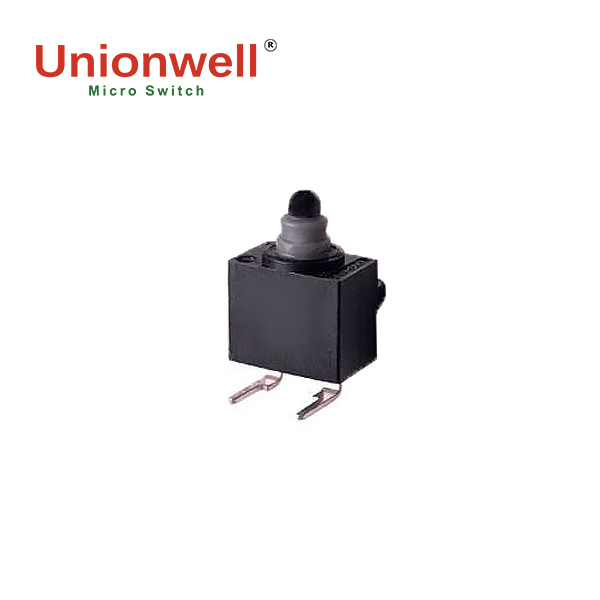

一个滑动微动开关是一个微型开关，可响应机械位移而改变其内部触点的状态；它由执行器、触点、弹性机构、端子和外壳组成。其核心功能是将外部机械运动转换为电气状态，适用于汽车制动机构、锁定机构以及其他需要位置检测的机械结构。

当外部机械部件移动并推动开关的执行器时，内部机构会做出响应。一旦执行器达到设计的触发点，它就会快速移动内部触点，从而在开和关状态之间切换电路。

本质上，当用于制动机构时，滑动微动开关充当“机械状态接口”：机械组件产生位移，微动开关在到达特定位置时检测状态变化，并且车辆控制系统处理由此产生的电输入。

滑动微动开关如何检测电动汽车制动器位置变化？

EV制动机构中的位置检测可以理解为机械到电气转换的连续过程。因此，该开关并不直接检测“制动力的大小”或车辆减速度；相反，它检测与制动机构相关的机械位置或状态的变化。

机械运动激活滑动微动开关

当驾驶员操作制动机构时，或者当电子制动系统执行相应动作时，制动杆、连杆或其他机械部件的位移会致动滑动微动开关。

在此过程中，精确的安装至关重要；开关的位置必须与机械运动路径对齐。设计人员必须根据制动机构的实际轨迹确定安装位置，同时仔细考虑操作力、操作行程、释放位置和总行程等参数，特别要注意机械公差。

滑动微动开关改变接触状态

一旦执行器到达指定位置，内部触点就会改变状态。速动机构使触点能够在满足设计条件时快速切换，从而产生独特的电信号。具体触点配置根据控制电路要求选择，额定电压和电流必须与实际负载相匹配。

开关向控制系统发送位置信号

触点切换后，滑动微动开关输出开/关信号，作为车辆电子控制系统的输入。需要注意的是，微动开关本身并不执行完整的制动控制逻辑；相反，ECU或其他控制模块通过整合车速、制动状态和其他传感器输入的数据来做出综合判断。

为什么使用滑动微动开关进行电动汽车制动位置检测？

紧凑的设计，适合有限的安​​装空间

电动汽车制动机构需要集成机械连杆、电子模块和线束，导致安装空间有限。虽然滑动微动开关的紧凑结构最大限度地减少了空间需求，但组件的选择必须超出物理尺寸；还必须考虑致动器方向、端子放置、安装孔位置以及机械运动方向等因素。

快速机械到电气反馈

滑动微动开关快速将机械位移转换为接触状态的变化，为控制系统提供清晰的开/关信号。然而，反馈稳定性取决于触点配置和实际电路条件。因此，应根据控制电路的要求选择合适的触点类型、电压、电流规格。

重复制动动作期间运行可靠

电动汽车制动机构经历频繁、重复的操作；因此，必须评估微动开关的机械和电气寿命。机械寿命反映了机械结构的运行能力，而电气寿命则受电压、电流和负载类型的影响，这意味着不能仅根据单个参数来确定适用性。

工作温度和环境要求

汽车环境涉及温度波动、振动、潮湿和污染物，要求微动开关具备适合安装环境的保护能力。选择具有 IP67 防水等级和 -40°C 至 +85°C 工作温度范围的密封滑动微动开关可以增强电动停车制动器 (EPB) 位置检测等应用的性能。

电动汽车制动系统中滑动微动开关可以用在哪些地方？

制动机构位置检测

滑动微动开关可以安装在机械制动部件运动路径上的特定点，以检测部件是否到达指定位置。当机械元件驱动开关机构时，接触状态发生变化；当组件释放并返回到其原始位置时，开关恢复到其相应的状态，从而向控制系统提供位置反馈。

电子驻车制动器 (EPB) 位置反馈

EPB 是汽车电子制动的经典应用。其机械组件必须根据电子控制命令执行动作，而控制系统则需要状态信息。微动开关作为机械位置反馈元件，检测驻车制动机构是否处于所需状态。对于需要冗余或多状态检测的汽车电子系统，也可以采用双电路或多电路配置。

其他汽车控制机构

作为一种类型汽车微动开关，滑动微动开关还适用于车辆中的其他机械位置检测任务，例如门锁、座椅机构、充电端口和其他执行器。因此，滑动微动开关的价值不仅仅在于单一的特定应用，还在于其多功能性——通过各种执行器类型、端子配置和密封结构来适应不同的机械位置检测需求。

结论

滑动微动开关检测电动汽车制动系统位置变化的核心过程可以概括为：机械位移、执行器触发、内部触点切换和电信号反馈。滑动微动开关主要负责检测机械状态，并不独立执行车辆制动控制。
