超小型微动开关在汽车 ETC 中如何工作？

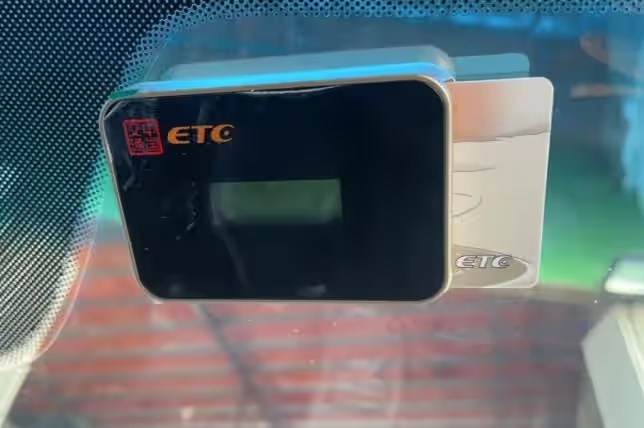

汽车ETC是用于车辆电子收费的车载系统。当车辆通过ETC车道时，车载单元与路侧设备进行无线通信，完成车辆识别、信息交换和收费处理。它通常安装在车辆挡风玻璃等位置，包含通信模块、控制 PCB、电源管理和相关电子元件。

其中，超小型微动开关可用作汽车ETC中的防拆开关。它通过机械触发来检测其内部机械结构的位置变化，并将其转换为电信号。本文将重点分析超小型微动开关如何应用于汽车 ETC 的篡改检测以及为什么微动开关适合该应用。

什么是汽车 ETC 中的超小型微动开关？

什么是汽车ETC？

汽车电子不停车收费系统（ETC）是用于车辆自动收费和交通识别的电子系统。与需要人工停车付费的方式相比，ETC通过车载单元与路侧设备之间的无线通信来完成车辆身份和交易信息的交换。

从设备组成来看，汽车ETC（电子收费）系统包括车载单元（OBU）、通信模块、控制电路、电源模块以及相关电子和机械结构。 OBU安装在车辆内部，当车辆经过收费区时与路边单元（Roadside Unit）建立通信。

ETC 不仅仅是电子模块的组合；其外壳、盖子、PCB以及内部机械结构也需要保持预定状态。因此，在一些需要篡改检测的设计中，会增加篡改检测机制。

一个超小型微动开关可以安装在ETC的内部结构内，通过机械触发来检测设备的状态。当指定的机械结构改变位置时，微动开关的触点状态相应改变，控制电路立即识别该输入。因此，在汽车ETC中，超小型微动开关是一个状态检测组件，而不是通信或收费设备。

为什么使用超小型微动开关作为防拆开关？

防拆开关的主要功能是检测设备是否被拆卸或发生结构改变。以ETC外壳为例，当常闭时，盖子或内部机构向开关致动器施加机械力。当外壳打开时，机械约束消失，致动器发生位移，改变接触状态，从而将机械变化转换为电信号。

由于篡改检测只需确定正常或异常状态，无需连续测量特定位移，因此超小型微动开关非常适合此应用。但它仅提供检测信号；后续的事件记录、状态变化处理等，由其他功能模块决定。

超小型微型开关如何用作 ETC 防拆开关？

外壳运动激活超小型微动开关

超小型微动开关的篡改检测依赖于定义的机械关系：ETC 外壳或其内部结构的位置变化必须可靠地传输到开关执行器。当汽车 ETC 外壳打开时，盖子和执行器之间的机械关系发生变化。执行器在弹簧机构的作用下复位，使接触结构完成其状态切换。

因此，设计时不能只考虑Switch本身；它还必须综合考虑外壳行程、执行器行程、操作力、执行位置和超程。盖子中较大的机械公差可能会导致触发位置偏移，从而导致某些设备误触发或检测不可靠。

控制器处理篡改信号

微型微动开关完成触点切换后，电信号通过端子和PCB进入ETC控制电路，形成微动开关触点→PCB输入→控制器→篡改检测逻辑的电子流程。

使用SPDT微动开关时，可根据电路要求选择NO或NC接线方式。因此，在实际项目中，电气额定值、触点配置、接触电阻、PCB接口等都必须与控制电路进行匹配和验证。

为什么超小型微动开关适合汽车ETC？

尺寸紧凑，安装灵活

ETC车载单元需要将PCB、通信组件、电源组件和其他机械结构集成在有限的外壳内。与其他较大的开关相比，超小型微动开关可以更轻松地放置在 PCB 边缘、外壳内部或盖与内部结构之间。

这种灵活性有助于工程师在有限的空间内实现更合理的篡改检测结构。但是，微动开关尺寸、执行器位置和外壳公差必须兼容；否则可能会出现机械干扰、触发不足、持续过载等问题。

清晰的开关信号和机械检测

篡改检测的核心需求是识别状态变化，而不是获取连续的位置数据。超小型微动开关可以直接向控制器提供ON/OFF信号，其检测逻辑非常简单。

当 ETC 外壳发生机械变化时，执行器相应变化，微动开关的触点切换，控制器接收状态信号。整个链路不涉及复杂的位置计算，使其适合显式机械状态检测。

对于ETC产品来说，这也使得篡改检测能够保持相对独立于其他功能模块。超小型微动开关无需参与无线通讯；它只需要可靠地完成从机械状态到电气状态的转变。

汽车 ETC 防拆开关的关键设计考虑因素有哪些？

外壳和超小型微动开关之间的机械公差

超小型微动开关的稳定运行很大程度上取决于其与ETC外壳的机械公差匹配。各个部件的尺寸误差累积并最终影响致动位置。如果盖子的活动范围不够，开关可能无法可靠操作；如果偏差太大，可能会导致执行器压缩过度。

因此，设计时应综合考虑壳体行程、执行机构行程、执行位置、释放位置和超程，并留有合理的机械余量。特别是在批量生产中，一定的公差有助于避免不同产品之间触发位置的不一致。

避免执行器负载过大

此外，有必要避免外壳长时间对执行器施加过大的压力。长时间过度的机械负载会增加机械应力并影响机械寿命。因此，设计时需要合理匹配操作力、行程、超程。目标是确保机械结构的稳定触发，同时避免正常组装过程中机械负载过大。

验证完整的 ETC 组件

超小型微动开关数据表测试不能完全取代全系统验证。在实际的ETC产品中，交换机与其他​​功能模块配合使用。因此，最终验证应在完全组装的状态下进行。只有综合评估单个微动开关和整个 ETC 组件的性能，才能真正确定防篡改设计的可靠性。

汽车ETC超小型微动开关的未来发展

随着汽车电子不断小型化和集成化，ETC设备的内部PCB和机械结构将变得更加紧凑：

• 较小的尺寸将使这些汽车微动开关更容易安装在紧凑的外壳和 PCB 空间中；
• 更高的可靠性保证稳定的接触性能和机械寿命；
• 灵活的执行器设计使其能够适应不同的机械传动方式；
• 更高的集成度可以实现机械结构、电气接口和控制系统之间更好的兼容性。

对于厂商来说，这意味着微动开关的开发重点将逐渐从单一开关性能转向微动开关+外壳+PCB+控制电路的整体集成。

结论

在汽车 ETC 中，超小型微动开关充当防拆开关，检测外壳或机械结构位置的变化，并向控制器提供明确的状态信号。其核心操作可概括为：外壳位置变化→执行器运动→触点切换→防拆信号→控制器。

对于ETC产品开发者来说，在选择厂家生产的超小型微动开关时微动开关制造商，不仅仅是检查尺寸是否足够小；它还涉及确保可靠的触发、稳定的信号和长期的机械性能，以及与整个篡改保护机制保持精确的机械匹配。
