电动螺丝刀中的基本微动开关如何工作？

电动螺丝刀的基本工作流程如下：用户按下扳机后，扳机机构启动内部微动开关。微动开关改变内部接触状态并向控制电路发送电信号，然后驱动电机。

在此过程中，基本微动开关是连接触发机构和电气控制电路的关键接口。它可用于触发检测、电机激活，并且根据具体的电路架构，参与一些正向/反向控制。本文将介绍其核心功能：将用户的机械触发操作转换为电气开关信号，让读者了解其工作原理。

什么是基本微动开关？

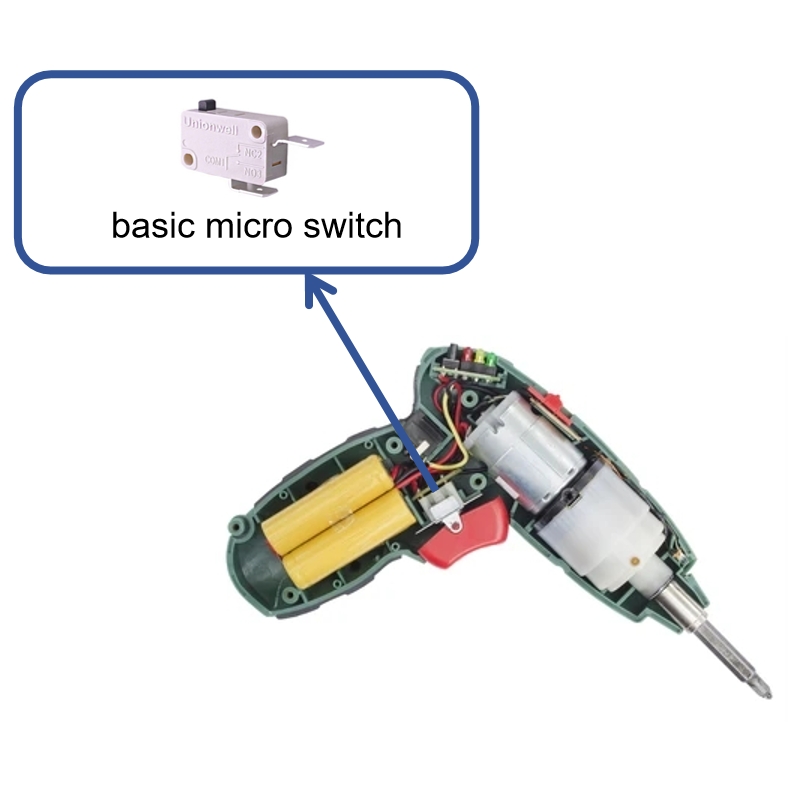

一个基本微动开关是一种采用速动机构的机械开关。外部机械动作驱动执行器，导致内部接触机构在指定的操作位置内快速切换状态。它通常安装在电动螺丝刀的触发机构附近。

基本微动开关如何工作？

基本微动开关的工作过程可以理解为从执行器到触点的机械传递。当未按下扳机时，执行器处于初始状态，COM 和 NC 连通，NO 断开。当用户按下扳机时，触发机构推动致动器，并将位移进一步传递至快动机构。到达指定的操作位置后，动触点快速切换，改变 COM 和 NO 或 NC 之间的连接状态。

COM 代表公共端子，NO 代表常开端子，NC 代表常闭端子。因此，使用者操作扳机的机械运动，同时控制电路接收接触状态的变化；基本微动开关是连接两者的接口。

电动螺丝刀中的基本微动开关如何工作？

扳机按下基本微动开关

当用户按下扳机时，触发机构产生机械位移，通过接触面、推杆等结构传递到基本微动开关的执行器。在设计时，需要仔细匹配三个参数：

1. 操作力：操作力过大会增加触发压力和机构负载；力量不足需要评估由于预压力不足而导致误触发的风险。
2. 动作位置：扳机必须在合理的位置推动开关完成动作，以避免行程不足或过早过度压缩。
3. 行程：预行程决定执行器到达动作位置所需的位移，而超行程则在动作后提供额外的运动范围。

也就是说，扳机和基本微动开关需要对力、位置、行程的机械系统进行全面匹配，才能保证稳定运行。微动开关并防止执行器承受过大的机械负载。

基本微动开关发送电信号

当执行器到达指定的操作位置时，内部接触机构迅速切换。如果微动开关使用 SPDT 配置，则 COM 和 NC 最初是连接的。当扳机按到指定位置时，动触点由常闭切换为常开，电路状态随之改变。控制电路检测该状态变化以确定触发器是否已被按下。

电信号启动电机

当控制电路接收到微动开关发出的信号时，控制器按照预设的逻辑控制电机。此时，微动开关充当输入组件，提供扳机是否已到达指定位置或已释放的反馈。

完整的工作链为：触发器→基本微动开关→电信号→控制电路→电机驱动器→电机。这将机械输入与电机功率级分开，允许微动开关根据电路要求选择适当的触点配置和电气特性。

电动螺丝刀中的基本微动开关控制什么？

用于触发检测的基本微动开关

触发检测是基本微动开关的主要应用。按下扳机会机械地移动执行器，一旦到达操作位置就会切换触点。控制电路通过NO、NC或COM状态确认触发动作，并获得明确的电气状态。

用于电机启动和停止的基本微动开关

基本微动开关可以参与电机启动/停止控制。按下扳机开关触点，并向控制电路发送信号，控制电路即可启动电机或允许电机驱动器输出。松开扳机，执行器复位，触点恢复，控制电路检测到松开信号后，停止电机驱动或PWM输出。

在电动螺丝刀中使用基本型微动开关有哪些优点？

尺寸紧凑

电动螺丝刀的手柄需要容纳电机、齿轮机构、电池连接、PCB和触发机构等组件，导致安装空间有限。基本微动开关可以安装在触发器附近，缩短机械部件和电路之间的连接距离。然而，尺寸并不一定越小越好；还必须考虑电气额定值、操作力、端子强度和机械寿命。

快速快速动作

速动是基本微动开关的核心功能。扳机将执行机构推至动作位置后，内部接触机构迅速完成转换，形成清晰的开关点，提高了扳机检测的稳定性。同时，快速触点转换缩短了触点电弧持续时间，有助于保持触点开关的一致性和长期电气性能。

可靠的重复操作

电动螺丝刀扳机频繁操作；因此，基本微动开关的可靠性需要对机械寿命、电气寿命、执行器耐用性和触点磨损进行综合评估。机械寿命反映了机械动作的次数，而电气寿命还受到电压、电流、负载类型、开关频率和触点电弧的影响。使用寿命应结合实际触发周期和电力负载进行评估。

灵活的触点配置

基本微动开关提供不同的触点配置，例如 NO、NC 和 COM。相同的Micro Switch平台可以适应不同的控制架构。当需要输出多个状态信号时，可以采用SPDT等多触点结构。因此，触点配置应根据架构、控制器输入逻辑和实际负载综合确定。

如何为电动螺丝刀选择合适的基本微动开关？

操作力和驱动位置

操作力首先必须与触发机构相匹配。过大的操作力会增加用户的按压力以及触发铰链、弹簧和其他结构上的机械负载；力量不足需要验证预压稳定性，以避免由于振动或公差变化而导致误触发。

同时，致动位置应在扳机的有效行程内，并留有足够的超程余量。因此选型时应综合评估触发力曲线、工作位置、预行程、超行程、安装公差等。

电气额定值

电气额定值需要根据电机控制电路的电压、电流和负载特性来确定。如果开关仅向控制器提供小电流信号，则其负载与直接切换电机电路的负载不同。直接控制电机时，还必须考虑启动时产生的浪涌电流；否则，可能会发生触点焊接、过度电弧或触点过早退化。

还应区分直流负载和交流负载。最终选择应综合考虑电压、稳态电流、浪涌电流、负载类型、开关频率和电路保护等参数，而不是简单地选择较高的额定电流。

机械寿命

电动螺丝刀扳机通常使用频繁，因此机械寿命应与预期的扳机周期相匹配。此外，实际应用中的触发力、执行器行程、超行程、安装偏差、横向负载和环境条件都会影响最终寿命。因此，更合理的方法是首先估计产品生命周期内的实际触发周期，然后根据供应商提供的数据进行验证。微动开关制造商.

执行器和端子类型

执行器必须与扳机运动方向匹配。对于线性驱动，可选用销柱塞；如果直接驱动不合适，可以使用灯、滚灯或其他类似结构。执行器还会影响有效行程、操作力和机械公差。端子类型取决于 PCB 布局和接线方法；常见类型包括 PCB、快速连接和焊接端子。

结论

在电动螺丝刀中，基本微动开关的核心操作可以概括为：扳机运动→执行器→触点切换→电信号→电机控制。它主要将机械触发操作转换为电信号，然后由控制电路根据特定架构来控制电机。

因此，在选择微动开关时，应考虑操作力、执行器位置、行程、电气额定值、机械寿命等关键参数，以保证微动开关与控制电路的良好匹配，从而实现稳定的触发响应和长期开关可靠性。
