Microinterruptor SPST explicado: definición y estructura
Los microinterruptores se utilizan ampliamente en control industrial, electrónica automotriz y productos de consumo, y desempeñan funciones fundamentales como verificación de estado y control de seguridad. Entre los muchos tipos de microinterruptores, el microinterruptor SPST es el más básico en estructura y el más utilizado, aunque los ingenieros suelen pasar por alto su valor de diseño.
Este artículo explicará sistemáticamente "por qué está diseñado de esta manera" y "qué problema resuelve su estructura" con respecto al microinterruptor SPST, desde su definición y lógica eléctrica hasta su esencia estructural, ayudándole a comprender verdaderamente la importancia de ingeniería de este microinterruptor fundamental.
¿Qué es un microinterruptor SPST?
El microinterruptor SPST es una abreviatura de microinterruptor unipolar de un solo tiro, la forma eléctrica más básica de microinterruptor. Específicamente, significa:
- Unipolar: Esto indica que el interruptor controla solo un circuito independiente. No es responsable de distribuir o seleccionar señales entre múltiples canales, sino que se centra en el control del estado de un único bucle.
- Tiro único: Esto indica que el circuito tiene un solo resultado de conmutación: de "apagado" a "encendido" o de "encendido" a "apagado", sin una segunda salida.
Desde la perspectiva del sistema, el microinterruptor SPST es esencialmente un elemento de confirmación de estado determinista. No se utiliza para "selección", sino para "confirmación": confirmar si se ha producido un determinado estado mecánico.
Lógica eléctrica básica del microinterruptor SPST
Descripción del estado de encendido/apagado del microinterruptor SPST
La lógica eléctrica delMicrointerruptor SPSTParece simple, pero en sistemas de ingeniería, esta simplicidad es en sí misma una ventaja. Emite una única señal binaria: ON (conductora) y OFF (desconectada).
Esta señal es la más fácil de identificar de manera confiable para ECU, tableros de control o relés, lo que elimina la necesidad de un complejo arbitraje de señales de software y admite dos configuraciones principales.

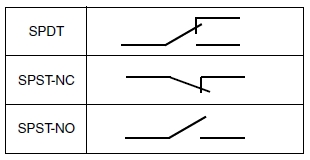

Funcionamiento del microinterruptor SPST normalmente abierto (NO)
En la configuración NO (Normalmente Abierto), el circuito del microinterruptor está abierto por defecto; solo conduce cuando se cumplen las condiciones mecánicas, enviando una señal a otras ubicaciones. Este diseño es crucial para la lógica de seguridad porque si el interruptor falla o el circuito se rompe, el sistema pasará por defecto a "condición no cumplida". Esto previene eficazmente la activación accidental o el mal funcionamiento, reduciendo los riesgos de seguridad.
Por lo tanto, los microinterruptores SPST normalmente abiertos se utilizan ampliamente para:
- Confirmar la estructura de bloqueo de las cerraduras de puertas de automóviles;
- Estructuras de enclavamiento para la seguridad de electrodomésticos e interruptores de puertas para diversos aparatos eléctricos;
- Detección de puertas de seguridad industrial y otrosinterruptores de límite, etc.
Funcionamiento de microinterruptores SPST normalmente cerrados (NC)
La estructura NC (Normalmente Cerrado) se utiliza para la lógica opuesta. Este tipo de microinterruptor está activado de forma predeterminada y solo se activará y desconectará después de que se cumplan las condiciones mecánicas. Por tanto, este tipo de microinterruptor es más adecuado para:
- Maquinaria que requiere una alarma al desconectarse;
- Estructuras o sistemas de energía que requieren un corte de energía ante una falla.
Por lo tanto, en algunos sistemas con altos requisitos de seguridad, los microinterruptores NC SPST son más adecuados para el diagnóstico de fallas que otras estructuras.
Diferencias con los interruptores SPDT o microinterruptores multilazo
En comparación con los microinterruptores SPDT o los microinterruptores de bucle múltiple, los microinterruptores SPST no tienen un "estado intermedio", por lo tanto, no tienen retardo de conmutación de bucle, ni ambigüedad de señal y solo dos estados claramente definidos. Esto hace que el microinterruptor SPST sea más ventajoso para la ingeniería y "simple y claro" en la lógica de control "correcto/no incorrecto".
Análisis estructural del microinterruptor SPST
Estructura externa del microinterruptor SPST
Alojamiento
La carcasa no es sólo un componente protector sino también un punto de referencia estructural. Determina la precisión posicional relativa de los mecanismos internos del microinterruptor, su resistencia general a la vibración y si puede lograr un diseño a prueba de polvo, humedad o agua, etc. Especialmente en entornos automotrices e industriales, la estabilidad de la carcasa suele ser más importante que el tamaño y es un factor indispensable.
Componentes de accionamiento (botón/palanca/rodillo)
La función de los componentes actuadores no es simplemente "presionar", sino convertir acciones mecánicas externas inciertas en acciones de activación internas controlables y repetibles. Por ejemplo:
- Los actuadores tipo botón pueden dispararse más rápido;
- Los actuadores tipo palanca pueden compensar errores de instalación de microinterruptores;
- Los actuadores de tipo rodillo pueden reducir el impacto de la fricción por deslizamiento en la vida útil del microinterruptor.
Estructura central interna del microinterruptor SPST
Contacto móvil y contacto estacionario
El sistema de contacto del microinterruptor SPST es extremadamente simple, con un solo contacto móvil y un contacto estacionario. Menos contactos significan un control y una medición más fáciles de la resistencia de contacto; rutas de desgaste más claras; y una predicción más sencilla del comportamiento de envejecimiento, facilitando la sustitución.
El papel de la primavera
El resorte no es simplemente un "componente flexible", sino más bien el elemento de almacenamiento de energía, el regulador de presión de contacto y el núcleo del mecanismo de acción rápida de un microinterruptor. Los parámetros del resorte determinan directamente la fuerza de disparo, la histéresis y la vida útil del interruptor, por lo que se requieren materiales superiores para garantizar un rendimiento estable.
Conexión de terminal de circuito y COM
En los microinterruptores SPST, generalmente existen dos métodos de conexión de terminales:
- Terminal común COM al terminal NO normalmente abierto;
- O terminal común COM al terminal normalmente cerrado NC.
Este método de conexión simple elimina juntas de soldadura innecesarias y puentes internos dentro del microinterruptor, lo cual es crucial para su confiabilidad a largo plazo.
Mecanismo de acción rápida del microinterruptor SPST
¿Qué es la acción rápida?
La acción rápida es el alma del microinterruptor SPST. La acción rápida se refiere al microinterruptor que almacena energía lentamente antes de alcanzar el punto de activación; Una vez que se alcanza el punto crítico, el resorte de contacto cambia instantáneamente, completando el cambio de contacto.
¿Por qué debe ser un "cambio instantáneo"?
Sin acción rápida, es probable que los microinterruptores SPST:
- Los contactos rebotan repetidamente en la región crítica, provocando inestabilidad de la señal;
- Aumentar la formación de arcos internos en el interruptor, lo que afecta la vida útil general;
- El sistema ECU puede leer señales incorrectas, provocando graves fallos de funcionamiento.
Valor de ingeniería para el juicio del sistema
El mecanismo de acción rápida hace que el microinterruptor SPST sea la fuente de entrada de software más "libre de preocupaciones", proporcionando sólo las señales más simples y claras; y las señales de estado más "limpias" para el hardware, únicas y definidas, evitando señales ambiguas.
Ventajas de ingeniería del diseño estructural del microinterruptor SPST
En sistemas de alta confiabilidad, una estructura simple a menudo significa controlabilidad. La estructura del microinterruptor SPST lo verifica con precisión.
Debido a su sencilla estructura de contactos, el microinterruptor SPST ofrece las siguientes ventajas:
- menor deriva de la resistencia de contacto y una curva de vida útil más estable;
- pruebas de cumplimiento más sencillas y producción en masa;
- rendimiento estable incluso después de cientos o miles de operaciones por día;
- una vida útil de cientos de miles/millones de ciclos;
- y una velocidad de funcionamiento de 0,1mm-1m/s, entre otras.
Estas características hacen que sea más probable que el microinterruptor SPST logre un funcionamiento estable y duradero antes del final de su vida útil en aplicaciones como cerraduras de puertas, interruptores de límite y sistemas de detección.
Algunas aplicaciones del microinterruptor SPST
Después de comprender verdaderamente su estructura y definir su función funcional, el microinterruptor SPST, dentro de la familia de microinterruptores, se utiliza típicamente para:
- Detectar si una cerradura de puerta está en posición (sin estados intermedios);
- Detectar si una estructura mecánica ha regresado a su posición (es decir, un interruptor de límite);
- Detectar si se cumplen las condiciones de seguridad, activar alarmas en caso de no cumplirse, etc.
Estos escenarios comparten características comunes: no permiten juicios confusos, sólo aceptan resultados definidos y sólo tienen dos estados.
Conclusión
El microinterruptor SPST, con su estructura extremadamente simple, realiza la función de conmutación más crítica. Carece de conmutación de bucle compleja, pero posee ventajas irremplazables en confiabilidad, claridad de señal y estabilidad de ingeniería.
Comprender verdaderamente la definición y estructura de los microinterruptores SPST diseñados porfabricantes de microinterruptoresNo se trata sólo de reconocer un interruptor, sino también del primer paso hacia una selección correcta, una aplicación confiable y la seguridad del sistema.
