Cómo un interruptor de bloqueo electrónico del motor mejora la seguridad y el control de la pistola de carga

Con el rápido desarrollo de la industria de vehículos de nueva energía, la construcción de infraestructura de carga se está acelerando a nivel mundial. Entre estas instalaciones, la pistola de carga sirve no sólo como conducto para la transmisión de energía eléctrica sino también como nodo crítico para el control de seguridad dentro de todo el sistema de carga. Las expectativas de los usuarios respecto de los equipos de carga han evolucionado para priorizar la "seguridad, la estabilidad y la inteligencia", imponiendo así estándares más altos a los componentes de control centrales.

Sin embargo, las pistolas de carga enfrentan desafíos como el aflojamiento del enchufe durante la carga, errores del usuario que resultan en una "desconexión en caliente" (desconexión mientras está bajo carga) y mecanismos de bloqueo inestables, todo lo cual puede representar riesgos de seguridad importantes. En consecuencia, el interruptor de bloqueo electrónico del motor se ha convertido en un componente de control fundamental dentro de los sistemas de carga de pistolas. Este artículo proporciona un análisis sistemático de cómo este dispositivo mejora las capacidades de seguridad y control de las armas de carga, examinando su composición estructural, principios operativos, características principales y escenarios de aplicación, ofreciendo así una valiosa referencia técnica para los profesionales de la industria.

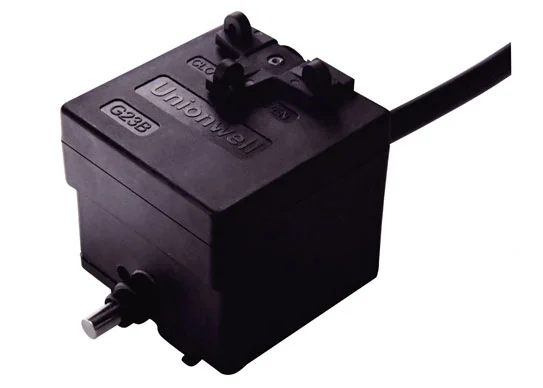

¿Qué es un interruptor de bloqueo electrónico de motor?

Ainterruptor de bloqueo electrónico del motores un dispositivo de bloqueo electrónico que integra un mecanismo impulsado por motor con capacidades de detección basadas en microinterruptores. Su función principal es ejecutar acciones de "bloqueo" o "liberación" a través de un mecanismo de bloqueo impulsado por motor al recibir una señal de control, al mismo tiempo que proporciona retroalimentación en tiempo real sobre su estado actual a través de interruptores internos.

Dentro de un sistema de pistola de carga, este dispositivo cumple principalmente las siguientes funciones:

1. Controla el bloqueo mecánico del enchufe de carga, asegurando una conexión estable durante todo el proceso de carga;
2. Evita la desconexión manual forzada mientras el sistema está bajo carga eléctrica;
3. Proporciona información sobre el estado en tiempo real al sistema de control para facilitar las evaluaciones de seguridad y la toma de decisiones.

En lugar de depender únicamente de una única estructura mecánica, el interruptor de bloqueo electrónico del motor utiliza métodos de control electrónico para controlar su funcionamiento, lo que hace que todo el proceso sea más preciso y controlable.

Estructura central del interruptor de bloqueo electrónico del motor

El interruptor de bloqueo electrónico del motor consta de cuatro módulos distintos:

1. Mecanismo de accionamiento del motor: este módulo emplea un motor de CC en miniatura; Al controlar la dirección de la corriente eléctrica, ejecuta rotaciones hacia adelante y hacia atrás para accionar el mecanismo de bloqueo. Este componente determina directamente la velocidad de respuesta y la estabilidad operativa del dispositivo.
2. Estructura de accionamiento de bloqueo: las configuraciones comunes incluyen pasadores de bloqueo o mecanismos de pestillo, que son impulsados ​​por el motor para ejecutar acciones de inserción (bloqueo) o liberación. Esta estructura requiere suficiente resistencia mecánica para garantizar la durabilidad y mejorar la experiencia del usuario.
3. Interruptor de detección de estado (microinterruptor): esteinterruptor de acción rápidaEl mecanismo se utiliza para detectar si el mecanismo de bloqueo se ha activado completamente (alcanzado su posición de bloqueo) y para transmitir esta señal al sistema de control; Sirve como un vínculo crítico en el establecimiento de un sistema de control de circuito cerrado.
4. Módulo de circuito de control. Este módulo es responsable de recibir señales externas y controlar la actuación del motor, mientras procesa simultáneamente información de retroalimentación para ejecutar el control lógico del sistema.

En comparación con las cerraduras mecánicas tradicionales, la distinción más significativa de esta estructura radica en su combinación de "accionamiento y control electrónicos" y "retroalimentación de estado". Esta configuración dota al proceso de bloqueo de mayor precisión y controlabilidad, ofreciendo así a los usuarios una experiencia más flexible y cómoda.

Cómo funciona un interruptor de bloqueo electrónico motorizado en una pistola de carga

El flujo de trabajo operativo de un interruptor de bloqueo electrónico de motor dentro de una pistola de carga se puede dividir en dos fases distintas:

Durante la fase de bloqueo, una vez que la pistola de carga se ha insertado en el puerto de carga del vehículo y se recibe un comando de carga, el sistema de control envía una señal al microinterruptor. El motor se activa y gira hacia adelante, impulsando el mecanismo de bloqueo a su posición bloqueada. Una vez completada la acción de bloqueo, se activa un microinterruptor interno que envía una señal de retroalimentación "bloqueado" al sistema, permitiendo así el flujo de corriente eléctrica.

Durante la fase de desbloqueo, cuando finaliza la carga o el usuario emite un comando de desconexión, el sistema de control invierte la dirección de la corriente del motor, provocando que gire en sentido inverso. Posteriormente, el mecanismo de bloqueo se desactiva, lo que permite retirar la pistola de carga de forma segura. Simultáneamente, el interruptor proporciona retroalimentación de estado "desbloqueado", completando así todo el proceso de circuito cerrado.

Este proceso logra un alto grado de sinergia entre el movimiento mecánico y el control electrónico, haciendo que la operación de carga sea más segura y confiable.

Operación hacia adelante y hacia atrás del interruptor de bloqueo electrónico del motor

El control de rotación hacia adelante y hacia atrás constituye una de las funciones principales del interruptor de bloqueo electrónico del motor. Durante el proceso de rotación hacia adelante, el motor impulsa la estructura de bloqueo a la posición bloqueada, asegurando así el enchufe de carga en su lugar. Este proceso exige una ejecución rápida y estable para evitar un bloqueo incompleto.

Por el contrario, durante el proceso de rotación inversa, el motor impulsa la estructura para retraer y desactivar el bloqueo, lo que permite al usuario retirar la pistola de carga de forma segura. Este producto se caracteriza por su conmutación sensible entre los modos directo e inverso, lo que significa que responde rápidamente a los cambios en las señales de control, minimizando así la latencia operativa. Esta característica es particularmente crítica en escenarios de uso de alta frecuencia, ya que mejora significativamente tanto la capacidad de respuesta del sistema como la experiencia general del usuario.

Características clave del interruptor de bloqueo electrónico del motor para cargar pistolas

Clasificación de protección IP54 del interruptor de bloqueo electrónico motorizado

Las pistolas de carga suelen utilizarse en entornos exteriores o semiexteriores, lo que requiere un alto grado de adaptabilidad ambiental para sus interruptores. El interruptor de bloqueo electrónico del motor cumple con el estándar de protección IP54, lo que previene eficazmente la entrada de polvo y protege contra interferencias de partículas externas. Esto minimiza el riesgo de contaminación de los componentes mecánicos y eléctricos internos, garantizando así un funcionamiento estable a largo plazo.

Posicionamiento preciso de bloqueo y desbloqueo

Dentro de un sistema de carga, el acoplamiento preciso del mecanismo de bloqueo está directamente relacionado con la seguridad general. A través de una combinación de diseño estructural de precisión y mecanismos de retroalimentación, el interruptor de bloqueo electrónico del motor logra un posicionamiento preciso durante las operaciones de bloqueo y desbloqueo. Esta capacidad evita problemas como un contacto eléctrico deficiente causado por un bloqueo incompleto, obstáculos operativos resultantes de atascos y riesgos de seguridad derivados de una detección de estado errónea, lo que la convierte en una ventaja significativa del dispositivo.

Conmutación receptiva hacia adelante y hacia atrás

Otro aspecto crítico del rendimiento de control del interruptor de bloqueo electrónico del motor es su conmutación sensible entre rotación hacia adelante y hacia atrás. Esto significa que al recibir una señal de control, el motor puede invertir rápidamente su dirección de rotación y ejecutar la acción requerida. En consecuencia, esto mejora la velocidad de respuesta del sistema, minimiza la latencia operativa y reduce la probabilidad de mal funcionamiento. Para cargar equipos que se conectan y desconectan con frecuencia, esta característica es absolutamente esencial.

Por qué las pistolas de carga requieren un interruptor de bloqueo electrónico del motor

Como dispositivos de transmisión de alta corriente, las pistolas de carga están sujetas a requisitos de seguridad mucho más estrictos que los de otros tipos de equipos. Los siguientes requisitos básicos subrayan la necesidad de incorporar un interruptor de bloqueo electrónico del motor.

En primer lugar está la necesidad de evitar desconexiones accidentales. Si un usuario intenta desconectar el conector a la fuerza mientras el dispositivo está encendido, puede provocar un arco eléctrico o daños al equipo; el mecanismo de bloqueo electrónico previene eficazmente tales acciones.

En segundo lugar está la necesidad de evitar que se afloje. Si la conexión se vuelve inestable durante el proceso de carga, puede provocar un contacto eléctrico deficiente o problemas de sobrecalentamiento; el mecanismo de bloqueo garantiza que la conexión permanezca segura y estable.

En tercer lugar está el requisito del uso de alta frecuencia. Las pistolas de carga deben soportar una gran cantidad de ciclos de conexión y desconexión, lo que impone exigencias extremadamente altas en cuanto a la durabilidad del interruptor. Con una vida útil mecánica de hasta 60.000 ciclos, el interruptor de bloqueo electrónico del motor es totalmente capaz de cumplir con este riguroso requisito.

Aplicaciones de los interruptores de bloqueo electrónico del motor en sistemas de carga de vehículos eléctricos

Mecanismo de bloqueo de pistola de carga EV

Dentro del cuerpo de la pistola de carga, el interruptor de bloqueo electrónico motorizado se emplea directamente para asegurar el enchufe. Su función es asegurar el bloqueo automático inmediatamente después de su inserción, evitando su extracción hasta que se desbloquee el dispositivo, garantizando así la seguridad de la carga.

Sistemas de bloqueo de seguridad

En los sistemas de interbloqueo de seguridad, el interruptor de bloqueo electrónico motorizado se utiliza para determinar si el estado actual del sistema permite operaciones específicas. Por ejemplo, si el sistema detecta que el bloqueo permanece activado, prohíbe desconectar la alimentación o retirar el enchufe, estableciendo así un mecanismo de protección de seguridad de múltiples capas.

Conclusión

En general, el interruptor de bloqueo electrónico del motor se ha convertido en un componente crítico e indispensable dentro de los sistemas de pistola de carga de vehículos eléctricos. Al integrar la actuación impulsada por motor con capacidades de detección de estado, representa una mejora significativa: la transición de mecanismos de bloqueo puramente mecánicos a sistemas de control inteligentes. Además, características como la protección con clasificación IP54, el posicionamiento preciso y el funcionamiento bidireccional de alta capacidad de respuesta le permiten adaptarse a entornos de aplicaciones complejos y satisfacer las demandas del uso de alta frecuencia.

En el contexto de la continua evolución de los vehículos de nueva energía y la infraestructura de carga, la aplicación de interruptores de cerradura electrónica de motor, diseñados por especialistasfabricantes de microinterruptores—está a punto de generalizarse aún más, desempeñando un papel cada vez más vital en la mejora tanto de la seguridad general del sistema como de la experiencia del usuario.
