¿Por qué un motor de varilla de empuje necesita un microinterruptor en miniatura para el control de límite?

El motor de varilla de empuje es un actuador crucial para el movimiento lineal en muchos dispositivos automatizados. Convierte el movimiento de rotación del motor en la extensión y retracción de una varilla de empuje accionando un tornillo de avance, engranajes u otros mecanismos de transmisión. Una característica clave es su carrera mecánica lineal definida, lo que significa que el sistema de control del motor necesita confirmar si la varilla de empuje ha alcanzado la posición mecánica designada.

Por lo tanto, la detección confiable del estado de la varilla de empuje es un aspecto crítico del diseño del actuador lineal. Una opción adecuada es un microinterruptor en miniatura, que puede determinar la posición del actuador en función de los estados de los contactos internos y detener o cambiar el funcionamiento del motor según la lógica preestablecida. Este artículo se centrará en por qué es adecuado para el control de límite de motores de varilla de empuje y cómo realiza la detección de posición final y la retroalimentación de estado.

¿Por qué un motor de varilla de empuje necesita un microinterruptor para el control de límite?

El motor de varilla de empuje convierte el movimiento rotacional en movimiento lineal a través de un mecanismo de transmisión, con una carrera mecánica definida. Las principales posiciones finales incluyen extensión total y retracción total. Sin detección de límite, el motor puede continuar funcionando después de que la varilla de empuje alcance su posición final, sometiendo los engranajes, el tornillo principal y el mecanismo de transmisión a cargas adicionales.

Amicrointerruptor en miniaturapuede funcionar como un interruptor de límite para esta tarea de detección. Cuando la varilla de empuje, el control deslizante, la leva o el engranaje alcanza la posición designada, acciona el actuador, lo que hace que los contactos internos cambien rápidamente y emitan una señal eléctrica. En este punto, el microinterruptor convierte principalmente la posición mecánica en un estado eléctrico, lo que ayuda al sistema de control a determinar si la varilla de empuje ha alcanzado la posición final. Detener el motor, cambiar de dirección o ejecutar la siguiente acción son manejados por el sistema de control posterior.

El microinterruptor detecta la posición final de la varilla de empuje

Durante el funcionamiento del motor de varilla de empuje, componentes como la varilla de empuje, el control deslizante, la leva o el engranaje experimentarán un desplazamiento mecánico. Los diseñadores pueden configurar la posición de detección para que cuando las piezas móviles alcancen sus posiciones, activen el actuador del microinterruptor en miniatura, lo que hace que los contactos internos conmuten y emitan una señal eléctrica, convirtiendo así la posición mecánica en un estado de conmutación identificable.

En aplicaciones prácticas, la posición de actuación, la fuerza operativa, el tipo de actuador y la posición de instalación deben coincidir con el mecanismo. Activar demasiado pronto puede provocar una salida prematura de la señal de fin, mientras que activar demasiado tarde puede aumentar la carga en el mecanismo. Por lo tanto, el microinterruptor debe diseñarse adecuadamente en función de la carrera real del motor de la varilla de empuje y las tolerancias del mecanismo.

¿Cómo controla un microinterruptor los límites del motor de varilla de empuje?

En un sistema de límite de motor de varilla de empuje, un microinterruptor en miniatura establece una cadena de señales clara: Movimiento de la varilla de empuje → Contacto del actuador → Conmutación de contacto → Señal eléctrica → Circuito de control → Parada del motor.

Cuando la varilla de empuje o el mecanismo relacionado se acerca a la posición objetivo, activa el actuador del microinterruptor, lo que hace que los contactos internos cambien rápidamente y emitan una señal de encendido/apagado. El circuito de control lee este estado para determinar si la varilla de empuje ha alcanzado la posición designada.

Si el interruptor se utiliza para el límite de extensión, la señal representa "extremo extendido en su lugar"; si se utiliza para el límite de retracción, representa "extremo retraído en su lugar". Para los sistemas de límite de doble extremo, el diseño también debe considerar la dirección del movimiento, las tolerancias mecánicas y la lógica de control para garantizar una coincidencia precisa entre los dos puntos de detección y sus posiciones correspondientes.

El microinterruptor admite detección de límite de extensión y retracción

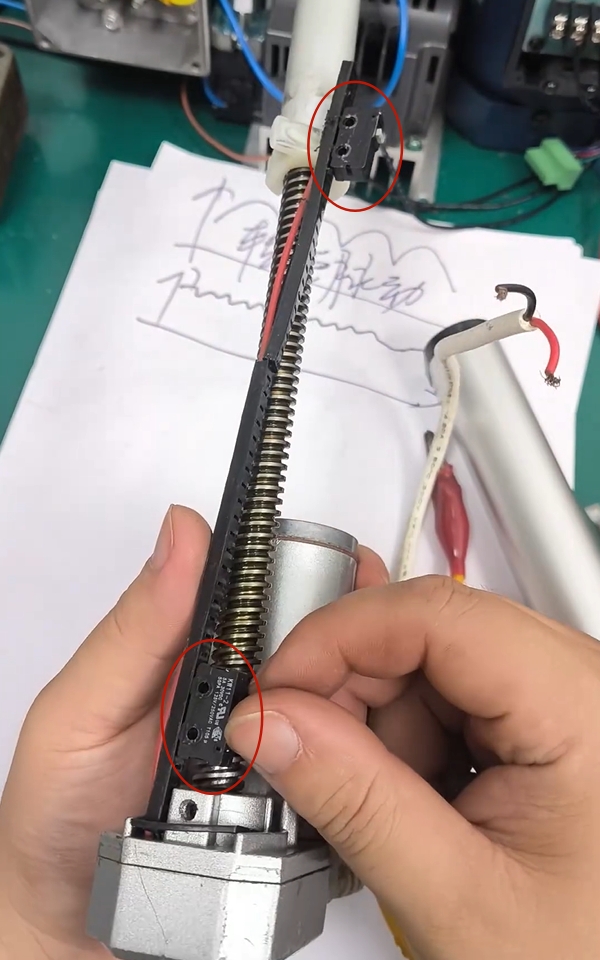

Muchos motores de varilla de empuje requieren la detección de las posiciones finales completamente extendidas y completamente retraídas; por lo tanto, se pueden instalar microinterruptores en miniatura en ambos extremos. El interruptor de extensión se activa cuando la varilla de empuje alcanza su carrera máxima, mientras que el interruptor de retracción se activa cuando regresa completamente a su posición original.

El sistema de control determina el estado de posición del actuador a través de dos señales independientes. En este caso, el microinterruptor miniatura actúa comointerruptor de límite, proporcionando retroalimentación discreta para las dos posiciones límite. Durante la instalación real, el actuador se puede accionar mediante una leva, un control deslizante u otro mecanismo para garantizar una coincidencia precisa y estable entre la posición mecánica y el punto de activación del interruptor.

¿Dónde se utiliza un microinterruptor en los sistemas de motores de varilla de empuje?

Un microinterruptor en miniatura no necesariamente está montado directamente en el exterior de la varilla de empuje; su ubicación específica depende del diseño estructural del motor de varilla de empuje.

Microinterruptor para detección de posición de actuador lineal

Las varillas de empuje eléctricas son actuadores lineales y su rango de movimiento generalmente está determinado por la longitud del tornillo, los topes mecánicos y la estructura general. Para equipos que requieren una posición final precisa, se puede utilizar un microinterruptor en miniatura para detectar si la varilla de empuje está completamente extendida o retraída.

Cuando la varilla de empuje alcanza la posición establecida, la estructura mecánica activa el microinterruptor, provocando un cambio en el estado del contacto. Luego, el sistema de control determina si el actuador está en posición. Este método es adecuado para aplicaciones que solo necesitan confirmar estados límite, sin requerir la adquisición en tiempo real de un desplazamiento específico para determinar si se ha alcanzado el extremo extendido o retraído.

Microinterruptor para equipos automatizados

Los motores de varilla de empuje se utilizan comúnmente en equipos automatizados para levantar, empujar, posicionar y ajustar. Los mecanismos de elevación deben detectar las posiciones límite superior e inferior, los mecanismos de las puertas deben confirmar los estados abiertos y cerrados y los mecanismos de posicionamiento deben determinar si los componentes han alcanzado las posiciones designadas. Todas estas aplicaciones requieren que el sistema de control adquiera con precisión el estado mecánico del actuador.

Se puede instalar un microinterruptor en miniatura en la posición de detección correspondiente. Cuando la varilla de empuje o el mecanismo relacionado completa su acción, empuja el actuador, lo que hace que los contactos cambien y emitan una señal de estado. El sistema de control utiliza esta señal para confirmar si el mecanismo está en posición. Por lo tanto, como interfaz de detección de posición entre la estructura mecánica y el sistema de control, la simple señal ON/OFF del microinterruptor puede cumplir con los requisitos de control básicos para estados discretos como "en posición" y "no en posición".

Beneficios clave del uso de un microinterruptor para el control de límite del motor de varilla de empuje

En el control de límite del motor de la varilla de empuje, el microinterruptor puede convertir la posición final de la varilla de empuje en una señal eléctrica definida mediante activación mecánica. En comparación con los complejos esquemas de detección de posición, el uso de un microinterruptor en miniatura para el control de límite del motor de varilla de empuje tiene las siguientes ventajas principales:

1. Diseño compacto: el microinterruptor en miniatura es de tamaño pequeño, lo que facilita su instalación en motores de varilla de empuje con espacio limitado, lo que reduce el impacto en la disposición de engranajes, rieles guía, soportes y conectores.
2. Rendimiento de conmutación confiable: el microinterruptor proporciona retroalimentación de estado estable, cumpliendo con los requisitos de detección de límites repetitivos de extensión y retracción de alta frecuencia en motores de varilla de empuje.
3. Detección de límite simple: el microinterruptor proporciona directamente señales claras de estado de límite, indicando si la varilla de empuje ha alcanzado la posición completamente extendida o completamente retraída.
4. Fácil integración con sistemas de control: el microinterruptor convierte directamente la posición mecánica en señales eléctricas, lo que facilita la parada del motor, la marcha atrás o un mayor control del movimiento.
5. Costo y funcionalidad equilibrados: para motores de varilla de empuje que solo requieren valoraciones de "en posición/fuera de posición", el microinterruptor logra un buen equilibrio entre estructura, costo y funcionalidad de detección.

Conclusión

En los motores de varilla de empuje, el microinterruptor en miniatura sirve principalmente para la detección de la posición final, la retroalimentación del estado límite y la entrada del circuito de control. Para motores de varilla de empuje que requieren detección de posiciones completamente extendidas y completamente retraídas, el microinterruptor en miniatura ofrece una señal compacta y clara y una solución de detección de movimiento mecánico repetitivo.

como unproveedor de microinterruptores, no podemos centrarnos únicamente en el tamaño del interruptor al elegir un microinterruptor para un motor de varilla de empuje. También debemos considerar de manera integral factores como el actuador, la fuerza operativa, la posición de actuación y la vida mecánica para garantizar que el microinterruptor y la estructura mecánica y el circuito de control del motor de varilla de empuje puedan combinarse de manera estable a largo plazo.
