Cómo probar un interruptor de presión de aire en 5 sencillos pasos

En calentadores de agua a gas, calderas murales y otros equipos similares, el interruptor de presión de aire es un componente de control crucial que garantiza un funcionamiento seguro. Si bien es principalmente un componente de detección de seguridad, muchos problemas, como fallas de encendido, apagados frecuentes o alarmas anormales del ventilador, pueden estar relacionados con él.

Determinar con precisión si el interruptor de presión de aire está defectuoso es esencial para el mantenimiento y la resolución de problemas del equipo. Para el personal de reparación y los compradores de equipos, identificar rápidamente un interruptor de presión de aire dañado requiere ciertas habilidades. Este artículo lo guiará a través de cinco sencillos pasos para comprender rápidamente los métodos de prueba, los síntomas de fallas comunes y la lógica de diagnóstico de los interruptores de presión de aire.

¿Qué hace un interruptor de presión de aire?

Cómo el interruptor de presión de aire monitorea el flujo de aire

Elinterruptor de presión de aireFunciona monitoreando la presión de aire interna del equipo en tiempo real, confirmando así si los sistemas de combustión y escape están funcionando correctamente. Cuando el equipo arranca, el ventilador interno comienza a funcionar, impulsando el flujo de aire y creando una presión estable dentro del conducto de aire. En este momento, el interruptor de presión de aire detecta cambios en la presión del aire para determinar si el sistema cumple con las condiciones de inicio.

Cuando la presión del aire alcanza el valor establecido, los contactos internos del interruptor de presión de aire se activan. Sólo después de que el sistema de control recibe la señal de retroalimentación se permite que comience el proceso de encendido. Si la presión del aire es insuficiente, el ventilador no funciona correctamente o el escape está bloqueado, el interruptor de presión de aire no funcionará, impidiendo así que funcione el sistema de combustión.

En el mercado actual, los interruptores de presión de aire de alta calidad admiten detección de presión positiva, detección de presión negativa y detección de presión diferencial. La detección de presión positiva detecta principalmente la presión de salida del ventilador; la detección de presión negativa detecta principalmente cambios en la presión de admisión; y la detección de presión diferencial puede comparar simultáneamente los cambios de presión entre dos zonas, lo que proporciona una mayor precisión de detección. Esta capacidad mejora significativamente la estabilidad y seguridad de la operación del equipo.

Por qué el interruptor de presión de aire es fundamental en los aparatos de gas

En los aparatos de gas, los interruptores de presión de aire se usan ampliamente en calentadores de agua a gas, calderas murales, sistemas HVAC, etc. Su propósito principal es evitar la combustión continua en condiciones de escape anormales. Sin ellos, el sistema podría continuar con el encendido incluso si el ventilador está dañado, los gases de escape podrían retroceder si el escape está bloqueado y una combustión incompleta podría provocar la acumulación de gases peligrosos, creando importantes riesgos para la seguridad.

Por lo tanto, el interruptor de presión de aire, como "nodo de evaluación de seguridad" en equipos de gas, detendrá directamente el encendido o forzará el apagado después de detectar una presión de aire anormal. Esta es la razón por la que el equipo no podrá arrancar por completo una vez que el interruptor de presión de aire no funcione correctamente.

Síntomas comunes de un interruptor de presión de aire defectuoso

El calentador de agua no se enciende

La falla de encendido es uno de los síntomas más comunes de un mal funcionamiento del interruptor de presión de aire. Normalmente, el sistema permite el encendido después de confirmar que la presión de aire del ventilador es normal. Si el interruptor de presión de aire no proporciona una señal de retroalimentación adecuada, el sistema de control interpretará las condiciones del escape como anormales, prohibiendo así el encendido.

Mucho personal de mantenimiento descubre que durante las pruebas reales, el ventilador funciona normalmente y el suministro de gas es normal, pero el sistema aún no puede ingresar a la etapa de encendido. Es muy probable que esto esté directamente relacionado con el interruptor de presión de aire.

Apagados frecuentes del sistema

Si algún equipo se apaga con frecuencia después de unos minutos de arranque normal, generalmente significa que la señal del interruptor de presión de aire es inestable o que está malinterpretando la detección de presión. Es probable que esto se deba a contactos internos anormales, especialmente después de que el equipo se haya calentado.

Códigos de error relacionados con el interruptor de presión de aire

Cuando el interruptor de presión de aire no funciona correctamente, el sistema puede mostrar códigos de falla (como alarma de presión de aire, escape anormal, falla de encendido, mal funcionamiento del bloqueo de seguridad, etc.). Los códigos de falla para diferentes marcas de equipos no son del todo consistentes, pero la mayoría están relacionados con errores de flujo de aire o errores de presión. Por lo tanto, al solucionar problemas, se puede realizar una evaluación integral basada en los mensajes de error del equipo.

Preparación antes de probar un interruptor de presión de aire

Apague la alimentación antes de inspeccionar el interruptor de presión de aire

Antes de probar el interruptor de presión de aire, se recomienda que el inspector primero realice los siguientes pasos:

1. Desconecte la alimentación del equipo y cierre el suministro de gas;
2. Espere a que baje la temperatura interna del equipo;
3. Confirme que el ventilador ha dejado de funcionar.

Esto se debe a que algunos equipos pueden tener voltaje residual y áreas de alta temperatura. Desmontar directamente el interruptor de presión de aire puede provocar descargas eléctricas, quemaduras y fugas de gas. Por lo tanto, una operación adecuada y segura es crucial.

Herramientas necesarias para la prueba del interruptor de presión de aire

Al probar un interruptor de presión de aire, generalmente se necesitan instrumentos como un multímetro, mangueras, manómetros, destornilladores y pequeños dispositivos de simulación de presión de aire para verificar la continuidad, los cambios de presión, conectar los puertos de prueba y simular los cambios de presión del aire.

Cómo probar un interruptor de presión de aire en 5 sencillos pasos

Paso 1: inspeccionar el tubo del interruptor de presión de aire

Primero, verifique la manguera de conexión del interruptor de presión de aire para detectar signos de envejecimiento, grietas, fugas, obstrucciones o desprendimientos. Una manguera con fugas puede impedir que el interruptor de presión de aire funcione correctamente, incluso si funciona correctamente, debido a una presión insuficiente. El polvo, la humedad o la condensación que entran en la manguera también pueden provocar fallos de funcionamiento; compruebe si hay objetos extraños en el interior.

Paso 2: verifique las conexiones de cableado del interruptor de presión de aire

El segundo paso es comprobar el cableado. Concéntrese en comprobar si hay terminales sueltos, oxidación, quemaduras y mal contacto en los enchufes. Esta verificación es crucial y no debe pasarse por alto.

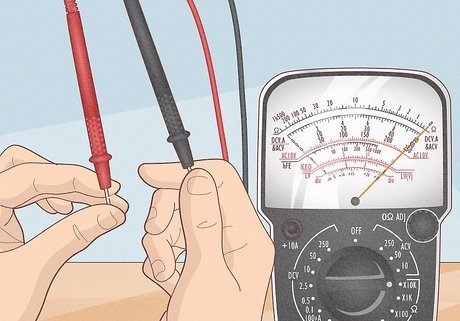

Paso 3: Pruebe la continuidad del interruptor de presión de aire con un multímetro

Luego, use un multímetro para probar la continuidad. Normalmente, los contactos del presostato de aire están abiertos cuando no se alcanza la presión establecida; sólo se cierran cuando se alcanza la presión establecida. Por lo tanto, durante la prueba, el multímetro debe configurarse en modo de continuidad y conectarse a ambos extremos del interruptor de presión de aire para observar los cambios en la continuidad. Si no conduce después de un cambio de presión (o permanece continuo), el interruptor de presión de aire está dañado.

Paso 4: aplique presión de aire para verificar la acción de conmutación

Esta etapa simula un entorno real de presión del viento. Después de ingresar presión externa al interruptor de presión de aire, observe si los contactos se activan, si la activación es sensible y si se alcanza la presión de operación nominal. Si hay un retraso significativo en la activación, o si se requiere una presión anormalmente alta para la activación, indica una degradación del rendimiento.

Paso 5: compruebe si el interruptor de presión de aire responde de manera consistente

El último paso es probar su estabilidad a largo plazo. Algunos interruptores de presión de aire pueden funcionar normalmente durante la prueba inicial, pero después de una operación repetida, pueden presentar retrasos significativos en la activación, disparos falsos, retroalimentación inestable y desviación del punto de activación. Por lo tanto, se recomienda repetir la prueba varias veces para evitar el envejecimiento estructural interno.

Conclusión

como unmicrointerruptor de electrodoméstico, el interruptor de presión de aire es un componente de seguridad crítico en calentadores de agua a gas y sistemas HVAC. Cualquier mal funcionamiento puede afectar directamente el arranque del equipo, los interbloqueos de seguridad y la estabilidad operativa a largo plazo.Este artículo presenta un método de prueba de 5 pasos que permite a los usuarios determinar rápidamente si su interruptor de presión de aire está defectuoso y solucionar rápidamente los problemas relacionados. Mientras tanto, para los fabricantes y fabricantes de equipos, elegir un interruptor de presión de aire de alta confiabilidad de un profesionalfabricante de microinterruptoresayudará a reducir las tasas de fallas posventa y mejorará la seguridad general del sistema.
