Model No: G23H series
Unionwell充电电子锁有线开关G23H系列
型号：G23H 系列 额定值：12VDC 介电强度：500VAC (50~60Hz) 工作温度：-40°C~+85°C 防护等级：IEC IP67 产品名称：用于充电电子锁的有线微动开关 电气寿命：60,000 次 机械寿命：60,000 次 温度范围：-40°C~+85°C 端子：焊接端子或电线 杠杆类型：杠杆或针柱塞应用：充电枪认证：ENEC,ISO
最低订单 :
1 个
数量 :
产品描述
G23H系列充电电子锁有线开关是一款汽车充电锁微动开关机制。该开关能够在车辆充电过程中对锁定机构进行精确检测和状态反馈，确保充电枪插入后安全锁定，防止意外拔出或接触故障。其可靠的信号输出设计使其能够为充电管理系统提供关键输入，提高动力总成的安全控制效率。适用于各种新能源汽车充电口结构。
作为一个汽车充电锁开关适应多样化的环境要求，G23H系列在-40℃至+85℃的工作温度范围内稳定运行，适应从寒冷地区到高温环境的不同气候条件。其使用寿命达到60000次循环，支持高频次开合和长期使用。同时，该开关工作电压为12VDC，动作时间为200ms，动作暂停时间为2s，最大阻断电流为1A，具有优异的信号响应速度和电子负载能力，满足车辆控制系统快速响应和耐用的双重要求。
特征
◆高密封电机电子锁，满足IP67要求
◆ 锁定可靠，可手动、自动解锁
◆ 锁定和解锁定位准确，档位清晰
◆ 电机电子锁正反转切换灵敏，寿命长，可靠性稳定
◆ 锁定可靠，可手动、自动解锁
◆ 锁定和解锁定位准确，档位清晰
◆ 电机电子锁正反转切换灵敏，寿命长，可靠性稳定
范围
| 允许工作频率 | 12VDC 操作时间：200ms/操作暂停：2s |
| 阻塞电流 | 最大 1A |
| 工作电流（空载） | 最大 0.3A |
| 绝缘电阻（500VDC） | 最小 100MΩ |

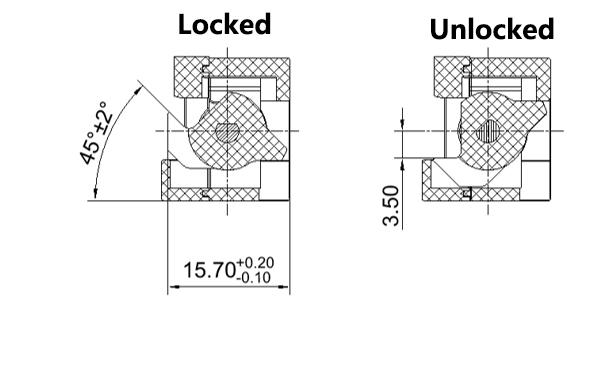

| 锁销旋转角度 | 45° |
| 介电强度 | 交流500V |
| 工作温度 | -40℃~+85℃ |
| 锁杆破坏力 | 最小 200N |
| 工作执行时间 | 200毫秒 |
| 锁杆扭矩 | 最小 15N |
| 使用寿命 | 60,000 次循环 |
| 防水等级 | IP67级 |
| 使用湿度 | 45%RH~85%RH |

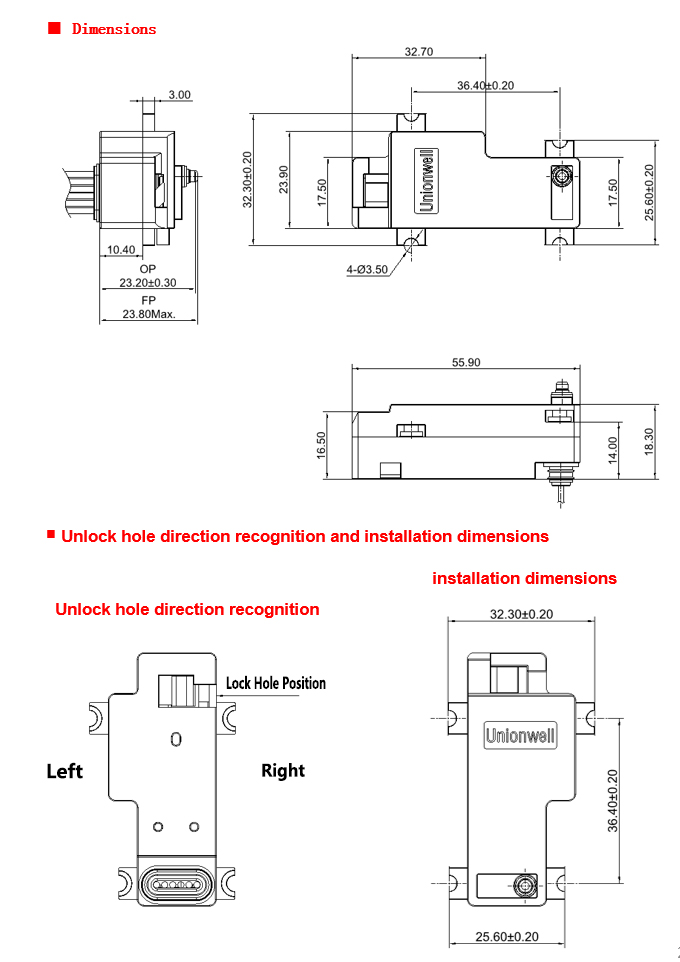

绘画

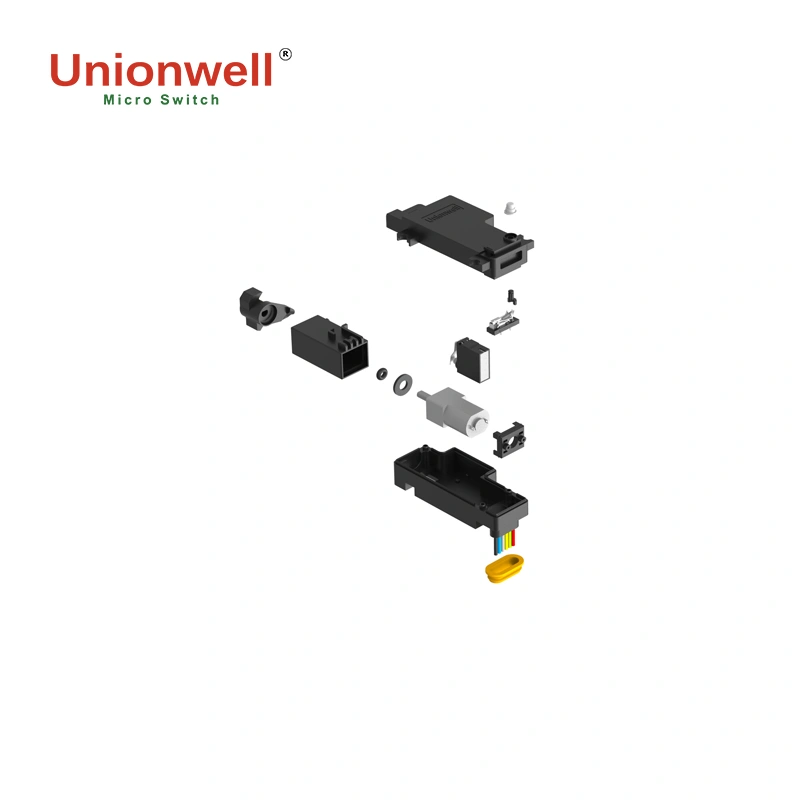

详情查看
在此详细视图中，您可以看到汽车电锁开关内部的外壳、电线、微动开关和其他部件。

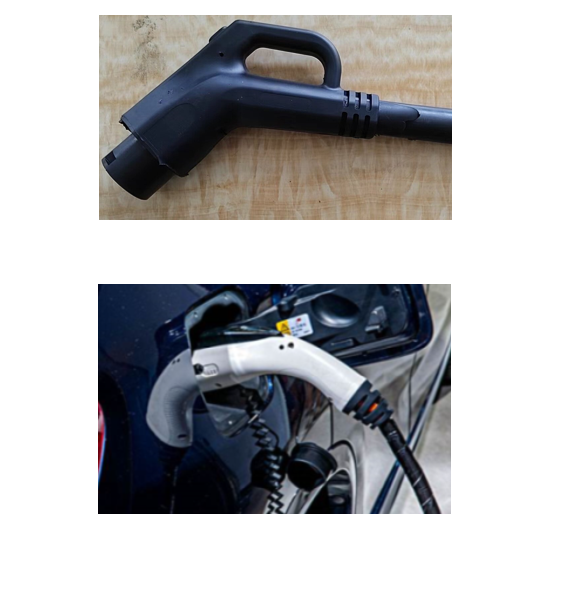

应用
作为适用于新能源汽车和电机设备的充电电锁开关，为充电状态监控和锁止机构控制提供稳定的信号输出。在汽车领域，该产品主要用于充电口的锁定检测，确保插入时可靠固定，避免意外断开和安全隐患，并可与车辆ECU配合管理充电过程，提高车辆整体安全性和控制效率。
在电机系统中，G23H充电口锁定检测兼容各种驱动组件和控制模块，实现对执行器的精确响应，提高系统可靠性。具有IP67防水防尘性能，可在室外雨、尘、潮湿环境下长期稳定运行，适合充电场景和外置电机结构。
常见问题解答
我们是谁？
我们的总部位于中国广东，从2007年开始，销往国内市场(60.00%)、南欧(14.00%)、北美(13.00%)、东南亚(8.00%)、西欧(3.00%)、北欧(2.00%)。我们办公室总共约有301-500人。
怎样才能保证质量呢？
批量生产前始终有预生产样品；
始终在装运前进行最终检查。
您可以从我们这里购买什么微动开关？
我们的产品种类繁多，库存充足，例如微动开关、汽车开关、防水开关、压力开关、机械键盘开关。我们拥有独立的研发实验室，可根据您的需求提供定制服务。
为什么您应该从我们这里购买而不是从其他供应商那里购买？
工厂ISO9001和IATF16949合格产品由自动化生产和测试；
自有团队设计和组装自动化机器；
荣获国家创新技术；
公司授权专利100余项。
我们可以提供什么服务？
接受的交货条件：FOB、EXW、FCA、快递；
接受付款货币：美元、港币、人民币；
接受的付款方式：T/T、西联汇款、现金；
语言：英语、中文。
