Model No: G5T16-C1Z300A02-T096-U
Microinterruptor de acción rápida Unionwell SPDT 16A 25T125 250VAC
Número de modelo: G5T16-C1Z300A02-T096-U Máx. Corriente: 0,1 A ~ 16 A máx. Voltaje: 125/250 VCA, 48 VCC Temperatura de funcionamiento: -25 ℃ ~ + 125 ℃ Vida eléctrica: 100 000 ciclos (depende del número de pieza) Vida mecánica: 1 000 000 ciclos Fuerza operativa: 300 gf máximo dos palancas Terminal: Terminales de conexión rápida Tipo de palanca: Más opciones Aplicación: Automóvil, aire acondicionado, electrodomésticos, herramientas eléctricas, etc. Certificación: ENEC, UL, CQC Circuito: SPDT SPST-NO SPST-NC Clasificación: 0.1A-16A 125/250VAC
Cantidad :
Descripción del Producto
El microinterruptor SPDT de acción rápida 16A 25T125 250VAC es un microinterruptor básico de alto rendimiento ampliamente utilizado en aplicaciones automotrices, acondicionadores de aire y fabricadores de hielo por su alta confiabilidad y funcionamiento estable. Con un diseño compacto y alta sensibilidad, este microinterruptor básico logra una actuación precisa en distancias de recorrido extremadamente cortas, lo que garantiza un control de circuito preciso y seguro. Su tamaño compacto y opciones de montaje flexibles le permiten funcionar eficazmente en una variedad de aplicaciones con limitaciones de espacio.
En aplicaciones automotrices, este microinterruptor de acción rápida se utiliza principalmente para el control de elevación de ventanas, retroalimentación del sistema de frenos y detección de la posición del asiento. Cuando los componentes mecánicos se activan, el gatillo del interruptor responde instantáneamente, proporcionando una retroalimentación de señal clara y garantizando un funcionamiento seguro y sensible.
En los acondicionadores de aire, este microinterruptor de acción rápida se utiliza para detectar la posición de la compuerta, la apertura y el cierre de la válvula del termostato o las señales de arranque/parada del compresor. Con su punto de actuación preciso y su amplio rango de temperatura de funcionamiento de -25 °C a +125 °C, el microinterruptor mantiene un rendimiento estable incluso en condiciones de conmutación de alta frecuencia, lo que permite un control preciso de la temperatura y un funcionamiento con ahorro de energía.
En las máquinas de hielo, este microinterruptor de la máquina de hielo juega un papel crucial.Monitorea las acciones mecánicas durante el proceso de fabricación de hielo, como la interrupción del flujo de agua, el llenado del molde de hielo y la extracción de hielo. Al detectar un cambio en la posición del eje, el interruptor cambia instantáneamente el estado del circuito, lo que permite un control preciso del ciclo de fabricación de hielo. Esta característica de respuesta rápida evita activaciones falsas o retrasos en la operación, mejorando así la eficiencia de la fabricación de hielo y la estabilidad del producto. Su larga vida útil (vida eléctrica: más de 50 000 ciclos; vida mecánica: 1 000 000 de ciclos) y su alta capacidad de carga de corriente (16 A a 125/250 VCA) le permiten soportar frecuentes ciclos de fabricación de hielo y vibraciones mecánicas, lo que garantiza la durabilidad y seguridad del sistema.
En general, este microinterruptor básico, diseñado por un fabricante de microinterruptores , se ha convertido en un componente central en varios sistemas de control industrial y electrodomésticos debido a su disparo preciso, diseño compacto y diseño duradero.
Característica
◆Estructura compacta con una pequeña separación de contacto, acción rápida, alta sensibilidad y carrera pequeña.
◆Larga vida y alta confiabilidad.
◆Certificaciones de seguridad globales disponibles.
◆Selección completa del bloque de terminales.
◆Amplio rango de fuerza operativa de 7 gf a 600 gf.
◆Múltiples clasificaciones de temperatura disponibles: 25T85, 25T125, 25T150 y clasificaciones PTI de 175 V, 250 V y 600 V.
◆Equipado con varias manijas de operación.
◆Ampliamente utilizado en diversos electrodomésticos, equipos electrónicos, equipos de automatización, equipos de comunicaciones, electrónica automotriz, instrumentación, herramientas eléctricas y otros campos.
◆Larga vida y alta confiabilidad.
◆Certificaciones de seguridad globales disponibles.
◆Selección completa del bloque de terminales.
◆Amplio rango de fuerza operativa de 7 gf a 600 gf.
◆Múltiples clasificaciones de temperatura disponibles: 25T85, 25T125, 25T150 y clasificaciones PTI de 175 V, 250 V y 600 V.
◆Equipado con varias manijas de operación.
◆Ampliamente utilizado en diversos electrodomésticos, equipos electrónicos, equipos de automatización, equipos de comunicaciones, electrónica automotriz, instrumentación, herramientas eléctricas y otros campos.
Parámetro
| Velocidad de funcionamiento | 0,1 mm - 1 m/s (relacionado con el modo de conducción) | |
| Frecuencia de funcionamiento | Mecánico | 60 ciclos/min |
| Eléctrico | 15 ciclos/min | |
| Resistencia de aislamiento | ≥ 100 MΩ (a 500 VCC) | |
| Resistencia de contacto | ≤ 100mΩ (valor inicial) | |
| Tensión soportada | Entre terminales no conectados del mismo polo | CA 1000 V, 50/60 Hz, 1 min. |
Entre las partes metálicas vivas y la carcasa; Entre terminales y componentes metálicos muertos accesibles | CA 1500 V, 50/60 Hz, 1 min. | |
| Resistencia a las vibraciones | 10-55 Hz, 1,5 mm Doble amplitud | |
| Resistencia al impacto | Impacto de destrucción | Fuerza operativa>1,0 N: 1000 m/s² (aproximadamente 100 g) máx. Fuerza operativa≤1.0N: 400m/s² (aproximadamente 40g) máx. |
| Choque de falla | Fuerza operativa> 1,0 N: 200 m/s² (aproximadamente 20 g) máx. Fuerza operativa≤ 1,0 N: 100 m/s² (aproximadamente 10 g) máx. | |
| Esperanza de vida | Eléctrico | ≥ 50.000 ciclos o 100.000 ciclos |
| Mecánico | ≥ 10.000.000 ciclos o 1.000.000 ciclos | |
| Peso | aproximadamente 6,2 g (sin palanca) | |

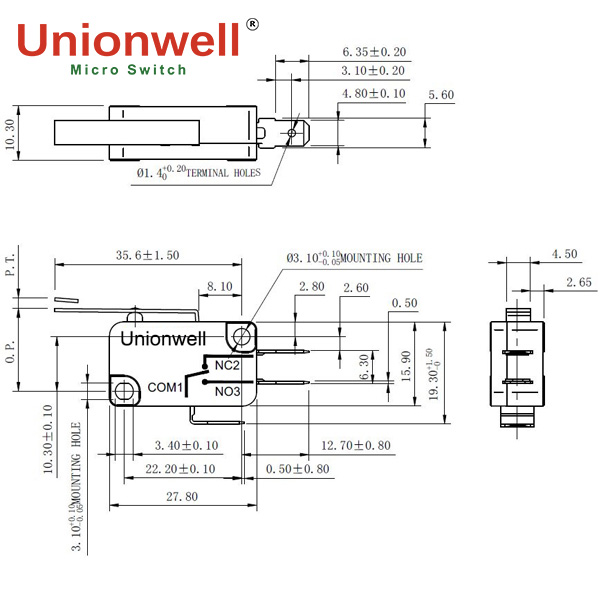

Dibujo
Aplicación
Este microinterruptor básico ofrece un rendimiento estable y alta sensibilidad, lo que lo hace ampliamente utilizado en electrónica automotriz, sistemas de aire acondicionado y máquinas de hielo. Su acción rápida y disparo preciso permiten una conmutación rápida del circuito, mejorando la capacidad de respuesta y la seguridad del sistema. En los automóviles, se utiliza comúnmente para el control de cerraduras de puertas, retroalimentación de pedales y monitoreo del estado del motor. En sistemas de aire acondicionado, se utiliza para el control de arranque del compresor y la regulación de la retroalimentación de temperatura.
En las fábricas de hielo, monitorea el estado del depósito de hielo. Cuando se genera una cierta cantidad de hielo, el interruptor activa el circuito de control, indicando al sistema que deje de fabricar hielo o inicie el siguiente proceso. Además, monitorea el estado de funcionamiento del motor y corta rápidamente la energía si ocurre una falla o anomalía, protegiendo el motor y el compresor de daños y garantizando un funcionamiento eficiente y estable.
Este interruptor tiene una excelente vida útil mecánica y eléctrica: vida eléctrica: más de 50 000 ciclos, vida mecánica: 1 000 000 de ciclos, rango de temperatura de funcionamiento: -25 °C a +125 °C, resistencia a la vibración: 10-55 Hz,doble amplitud de 1,5 mm y resistencia de aislamiento: 100 MΩ mín. Puede mantener un rendimiento estable en entornos hostiles como altas temperaturas y altas vibraciones, y es adecuado para uso continuo a largo plazo en sistemas de control de electrodomésticos e industriales.
