Aplicaciones del microinterruptor sellado tipo NO en automoción

En los sistemas electrónicos automotrices modernos, los microinterruptores sellados se han convertido en un componente central indispensable en los módulos de control y detección. Con el desarrollo de los automóviles, los sistemas electrónicos de los vehículos han impuesto mayores exigencias en cuanto a protección de interruptores, vida útil y precisión de respuesta.

Entre los muchos tipos de microinterruptores, el NOmicrointerruptor selladoSe utiliza ampliamente en sistemas de control y detección de automóviles. Este artículo proporcionará un análisis en profundidad de sus principios estructurales, ventajas técnicas y escenarios de aplicación típicos en varios módulos automotrices para ayudarlo a comprender mejor su valor y sus criterios de selección clave.

¿Qué es un microinterruptor NO sellado?

La diferencia entre microinterruptores NO (normalmente abiertos) y NC (normalmente cerrados)

NO (normalmente abierto): el circuito está abierto cuando no está accionado. Los contactos se cierran solo cuando se aplica una fuerza externa a la palanca o botón del actuador.

Esto se utiliza comúnmente para señales de detección, activación y retroalimentación, como apertura de puertas, señales de freno o control de iluminación.

NC (Normalmente cerrado): El circuito se cierra cuando no se acciona y se abre cuando se acciona.

Se utiliza comúnmente para protección de seguridad y control de apagado, como frenado de emergencia o protección contra sobrecarga.

En los sistemas automotrices,Microinterruptores tipo NOson particularmente adecuados para el control de "señales de detección". Por ejemplo:

Cuando se abre una puerta, el interruptor enciende las luces;

Cuando un asiento se mueve a una posición específica, una señal activa el sistema de seguridad;

Cuando se presiona un pedal, se transmite una señal de retroalimentación a la ECU (Unidad de control del motor).

Esta estructura lógica de "gatillo-encendido" se alinea con el mecanismo de respuesta de los sistemas electrónicos automotrices, lo que hace que los microinterruptores tipo NO sean extremadamente comunes en aplicaciones automotrices.

Características de la estructura sellada

Para hacer frente a los entornos operativos complejos y cambiantes de los automóviles, los microinterruptores sellados utilizan una estructura sellada.

Los métodos de sellado típicos incluyen:

Sellado de película de silicona: cubre el área de contacto para evitar que penetre humedad, polvo y niebla de aceite;

Encapsulación de resina epoxi: Se utiliza en conexiones de cables para mejorar la resistencia a las vibraciones y al aceite;

Estructura de carcasa de doble capa: la capa interior proporciona soporte mecánico, mientras que la capa exterior proporciona protección.

Los niveles de sellado generalmente se miden de acuerdo con la clasificación IP estándar internacional (protección de ingreso):

IP65: Protege contra la entrada de polvo y puede soportar chorros de agua;

IP67: Puede soportar una breve inmersión en agua, ofreciendo una mayor resistencia al agua y al polvo.

Este rendimiento es particularmente crítico en aplicaciones automotrices. Ya sea expuesto a lluvia, barro o arena en los mecanismos de cerradura de las puertas, o a las complejas condiciones operativas de altas temperaturas y contaminantes aceitosos dentro del compartimiento del motor, un diseño sellado garantiza un funcionamiento constante del microinterruptor y confiabilidad a largo plazo.

Aplicaciones clave de microinterruptores NO sellados en automoción

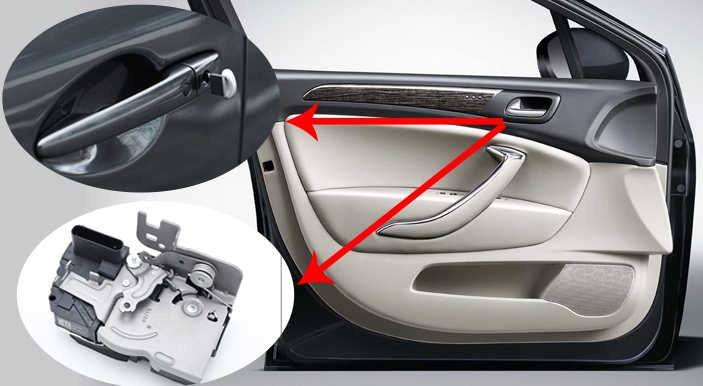

1. Sistemas de detección de puertas y cerraduras de puertas

En los sistemas de cerradura de puertas de automóviles, se utilizan microinterruptores NO sellados para detectar si una puerta está abierta o cerrada.

Cuando la puerta está cerrada, el interruptor está apagado; cuando se abre la puerta, el interruptor se enciende, activando las luces interiores o el sistema de alarma.

Este diseño garantiza las siguientes funciones:

Detección del estado de la puerta: Proporciona una señal de advertencia de "puerta no cerrada";

Control de iluminación interior: Se ilumina cuando la puerta está abierta y se apaga cuando la puerta está cerrada;

Vinculación del sistema antirrobo: garantiza que el bloqueo antirrobo se active solo después de que la puerta esté completamente cerrada.

La estructura sellada evita que entre humedad y polvo en el interruptor, lo que garantiza un funcionamiento estable incluso en condiciones de lluvia, nieve o después de un uso prolongado.

2. Control eléctrico de asientos y bolsas de aire

En el módulo de control del asiento eléctrico, el microinterruptor NO detecta la posición y el ángulo de inclinación de los rieles del asiento.

En los sistemas de seguridad también detecta si el cinturón de seguridad está abrochado o si el asiento está ocupado. Estas señales de detección son cruciales para el sistema de control de airbags (SRS). Las señales anormales o retrasadas de la posición del asiento pueden provocar un despliegue falso o ineficaz de la bolsa de aire.

Los microinterruptores NO sellados, con su disparo altamente sensible y su protección sellada, evitan retrasos en la señal o activaciones falsas, garantizando la seguridad de los ocupantes.

3. Sistema de retroalimentación del pedal del freno y del acelerador

En el módulo del pedal de freno, un microinterruptor NO detecta el movimiento inicial del pedal. Cuando el conductor aplica el freno, el interruptor se enciende inmediatamente y transmite una señal a la unidad de control.

Esta señal activa las luces de freno, activa el sistema ABS y finalmente transmite la señal de freno a la ECU.

En el sistema de frenos, la estructura sellada previene eficazmente la intrusión de barro, arena y humedad, asegurando una transmisión de señal precisa y una respuesta rápida. Además, su larga vida útil y su resistencia a las vibraciones lo hacen especialmente adecuado para el funcionamiento frecuente y prolongado del vehículo.

4. Detección del compartimento del motor y del maletero

En el compartimiento del motor, generalmente se instala un microinterruptor sellado en el área de detección del capó. Cuando se abre el capó, el interruptor se enciende, activando el sistema de advertencia o iluminación. Del mismo modo, en sistemas de maletero, puede implementar iluminación automática o detección anti-pellizco.

Debido a las altas temperaturas del compartimiento del motor y la presencia de aceite, gasolina, humedad y vibraciones, los microinterruptores básicos son propensos a fallar.

El diseño sellado garantiza que el interruptor mantenga un rendimiento excelente incluso en altas temperaturas (+80°C) y ambientes húmedos.

5. Sistemas de limpiaparabrisas y elevalunas

En los sistemas de control de límite del motor del limpiaparabrisas o de elevación de ventanas, se utilizan microinterruptores tipo NO para detectar la posición del motor y evitar sobrecargas o atascos. Este diseño mejora efectivamente la estabilidad y seguridad del sistema, evitando daños mecánicos causados ​​por el exceso de recorrido del motor.

Ventajas de utilizar un microinterruptor NO sellado en el diseño automotriz

La alta protección IP67 garantiza un funcionamiento estable en entornos húmedos, polvorientos y aceitosos. Adecuado para condiciones extremas como puertas exteriores y compartimentos del motor.

Rendimiento de larga duración: la vida útil mecánica supera los 500 000 ciclos y la vida eléctrica supera los 100 000 ciclos, lo que lo hace adecuado para sistemas automotrices accionados con frecuencia.

Alta confiabilidad del contacto: los contactos de aleación de plata o chapados en oro reducen la resistencia del contacto, minimizan la formación de arcos y prolongan la vida útil.

Rendimiento de vibración y antiinterferencias: el resorte interno y el contacto cuentan con una estructura de bloqueo para soportar vibraciones continuas y fluctuaciones de temperatura.

Alta personalización: la fuerza del gatillo, la estructura externa, el tipo de terminal y el método de montaje se pueden personalizar para adaptarse a diferentes modelos de vehículos y requisitos funcionales.

Señal precisa y respuesta rápida: la conmutación instantánea de los contactos NO garantiza una retroalimentación precisa de la señal eléctrica con una latencia extremadamente baja, cumpliendo con los requisitos lógicos de control de la ECU.

Conclusión

El microinterruptor sellado NO desempeña un papel "pequeño pero fundamental" en los sistemas electrónicos automotrices modernos. Desde las cerraduras de las puertas hasta los pedales, desde los asientos hasta el compartimiento del motor, no es solo un puente para la transmisión de señales sino también la base para garantizar la seguridad del vehículo, la eficiencia energética y el funcionamiento confiable.

Sus propiedades de sellado, a prueba de polvo, impermeables y resistentes a las vibraciones garantizan la estabilidad en condiciones operativas adversas. Su respuesta precisa, junto con su estructura lógica de tipo NO, garantiza una coordinación eficiente del sistema de control.

Para los fabricantes de automóviles que buscan diseños de alta confiabilidad y larga duración, elegir un microinterruptor sellado de alta calidad diseñado por unfabricante de microinterruptoressignifica un rendimiento más estable del sistema, menores costos de mantenimiento y una experiencia de usuario superior.
